Découvrez les étapes d’importation de modèles pour Autodesk Revit et Revit Lt
Découvrez dans ce guide les étapes à suivre pour importer votre modèle Autodesk Revit et Revit Lt dans Lumion.
1- Installer le plug-in Lumion pour Revit
1.1 : Veuillez suivre les instructions de cet article pour télécharger et installer le plug-in pour votre version de Lumion et Revit :
2- Exportation/Importation vers Lumion
2.1 : Méthode A : Exportation/importation LiveSync (direct/live))
Avec Lumion LiveSync pour Revit et Lumion 10 et les versions plus récentes, vous pouvez immédiatement mettre en place une visualisation en direct et en temps réel de votre modèle Revit 2016-2025. Assurez-vous d’avoir sélectionné une « Vue 3D Perspective » dans Revit (voir également la section 5.12 ci-dessous) avant de cliquer sur le bouton LiveSync.
(Si vous utilisez Lumion 8.0 ou une version antérieure, veuillez consulter la section 2.2 Méthode B ci-dessous).
2.1.1 : Cliquez sur le bouton de lecture pour lancer LiveSync.
LiveSync est maintenant en cours d’exécution

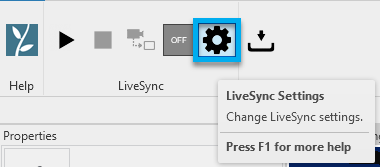

2.1.2 : Avant de démarrer LiveSync, vous pouvez modifier les paramètres ou cliquer sur le bouton Arrêter, puis modifier les paramètres.

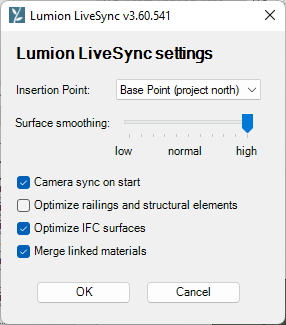

2.1.3 : Si vous maintenez la touche MAJ enfoncée lorsque vous cliquez sur le bouton LiveSync Settings (cog), vous verrez plus d’options :
2.2: Méthode B : Exportation vers Lumion (fichier Collada .DAE)
Si vous préférez exporter votre modèle via un fichier (ou si vous utilisez Lumion 8.0 ou une version antérieure), vous pouvez exporter un fichier Lumion Collada (.DAE) depuis Revit en utilisant le bouton Lumion LiveSync for Revit Export dans la palette. Ce fichier peut être importé directement dans Lumion.
Nous recommandons d’exporter/importer le modèle via LiveSync plutôt que via le format .DAE, car cela est plus rapide et nécessite moins de ressources.
2.2.1 : Cliquer sur le bouton Exporter
2.2.2 : Sélectionnez les options d’exportation souhaitées :

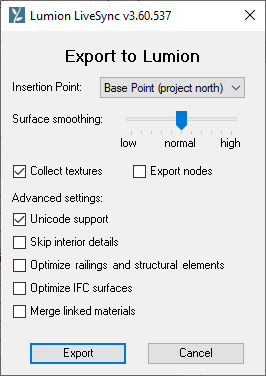

2.2.3 : Si vous maintenez la touche MAJ enfoncée lorsque vous cliquez sur le bouton Exporter, vous verrez plus d’options :
Voir la section 3 ci-dessous sur les paramètres. Ces paramètres sont différents de ceux disponibles pour LiveSync.
3. Paramètres
Options dont le réglage dépend de l’utilisation de LiveSync (direct/live) ou de l’exportation vers Lumion, comme indiqué dans la section 2.
3.1 : Point d’insertion :
Dans Revit, vous pouvez marquer le point de base et le point d’arpentage dans votre projet. Les paramètres de l’exportateur Lumion vous permettent de définir l’un de ces points comme point d’insertion dans Lumion.
Si vous choisissez le point de base comme point d’insertion, le « nord du projet » est pris en compte.
Si vous choisissez le point d’arpentage comme point d’insertion, c’est le « nord réel » qui est pris en compte.
3.2 : Lissage de la surface :
Le curseur Lissage de la surface vous permet de définir le degré de détail des surfaces courbes.
La valeur maximale peut avoir un impact important sur le temps nécessaire à l’importation du modèle ainsi que sur les performances et la vitesse de rendu dans Lumion.
C’est pourquoi nous recommandons de régler le curseur sur la valeur la plus basse possible, tout en garantissant que les objets courbes ont un aspect raisonnablement lisse.
3.3 : Collecter les textures :
Si cette option est cochée, toutes les textures utilisées par le modèle Revit seront placées dans un dossier au même endroit que le fichier .DAE. Cette case doit rester cochée si vous devez importer le fichier .DAE sur un autre ordinateur.
3.4 : Exporter les nodes
Cette case ne doit être cochée que si vous avez préparé un modèle spécial pour le remplacement des nodes dans Lumion. Vous trouverez plus d’informations sur ce processus dans l’article suivant :
Base de connaissances : Comment remplacer les objets ‘proxy’ importés par des objets de la bibliothèque ?
3.5 : Support unicode
Cette case à cocher n’est nécessaire que pour les anciennes conventions de nommage et ne devrait normalement jamais être cochée.
3.6 : Ignorer les détails intérieurs : Si vous sélectionnez cette option, ces catégories Revit ne sont pas exportées :
Menuiserie
Appareils de communication
Dispositifs de données
Terminal de gaine
Équipement électrique
Appareils électriques
Dispositifs d’alarme incendie
Mobilier
Systèmes d’ameublement
Modèle générique
Dispositifs d’éclairage
Appareils d’éclairage
Équipement mécanique
Modèle de texte
Dispositifs d’appel infirmier
Appareils de plomberie
Dispositifs de sécurité
Équipement spécialisé
Appareils téléphoniques
3.7 : Optimiser les garde-corps et les éléments structurels :
Cette case à cocher vous permet d’exporter les garde-corps, les éléments de toiture et les éléments structurels avec moins de détails pour éviter que Revit ne se bloque. Veuillez noter que les plans de section dans Revit ne sont pas pris en charge lorsque cette case est cochée.
3.8 : Optimiser les surfaces IFC :
Si cette option est cochée, les surfaces IFC utiliseront beaucoup moins de matériaux, ce qui peut permettre d’éviter des taux de rafraîchissement très faibles dans Lumion.
3.9 : Fusionner les matériaux liés :
Fusionner le même matériau dans des modèles Revit liés en un seul matériau dans le modèle pour Lumion.
4. Importer des modèles depuis Revit LT
4.1 : Installez le plug-in DWG dans Lumion si vous utilisez la version 9.5 ou une version antérieure :
Revit LT ne supporte pas d’autres plugins tels que notre plugin LiveSync pour Revit.
Lien externe : Est-il possible d’utiliser des plugins ou des add-ins dans Revit LT ?
Lumion 10.0 et plus récent : Aucune installation de plug-in n’est nécessaire.
Revit LT 2018-2021 et Lumion 8.0-9.5 : Veuillez installer DWGToLumionBridge2018 et exporter au format .DWG 2018.
Revit LT 2017 et Lumion 6.5 ou 7.x : Veuillez installer DWGToLumionBridge2017 et exporter vers le format de fichier .DWG 2013 ou plus ancien.
Lien de téléchargement : Télécharger le plug-in Lumion DWG

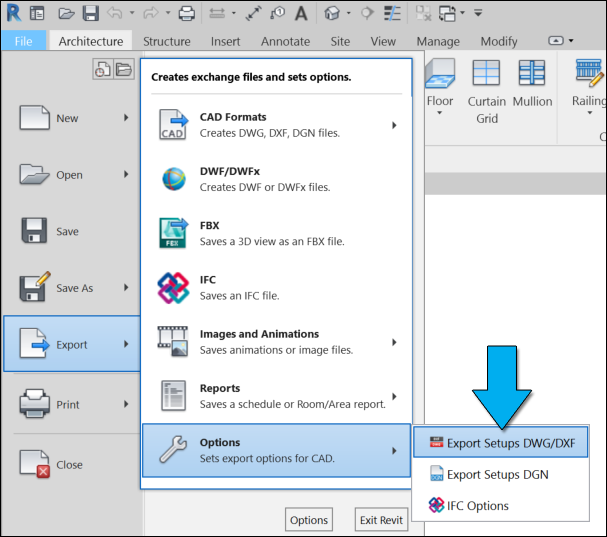

4.2 : Dans Revit LT, cliquez sur Fichier -> Export -> Options -> Export Setups DWG/DXF :

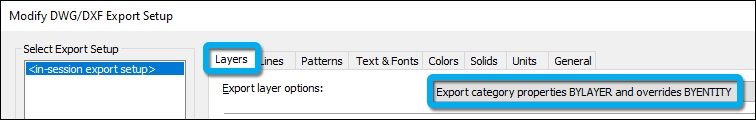

4.3 : Cliquez sur l’onglet Couches et sélectionnez « Exporter les propriétés de la catégorie BYLAYER et les dérogations BYENTITY » :

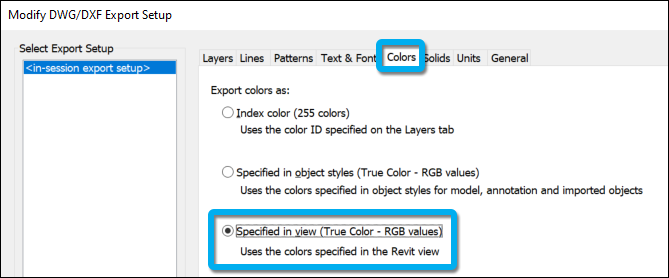

4.4 : Cliquez sur l’onglet Couleurs et sélectionnez « Spécifié dans la vue (Vraie couleur – valeurs RVB) » :
4.5 : Cliquez sur File -> Export -> CAD Formats -> DWG pour exporter le modèle et l’importer ensuite dans Lumion.
Veuillez noter que les textures ne sont pas transférées correctement de Revit LT à Lumion en raison des limitations d’Autodesk dans le fichier .DWG exporté.

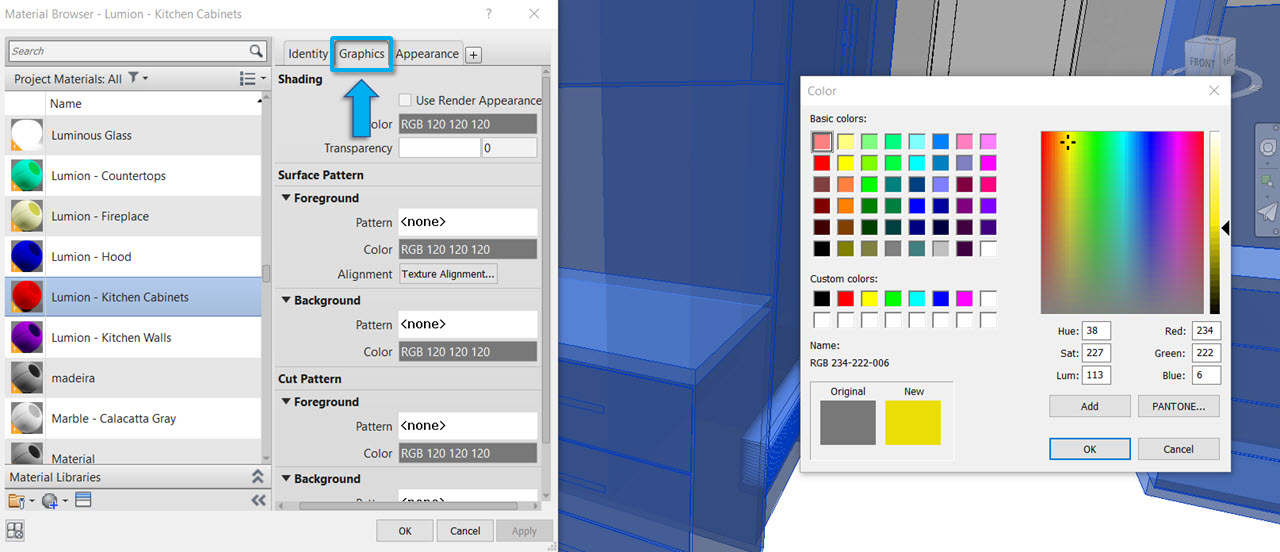

Différents matériaux peuvent également être combinés pour certains éléments de construction, vous devez donc attribuer une couleur unique au matériau que vous ne souhaitez pas fusionner avant d’exporter le modèle.
5. Conseils et dépannage
Avant que le plugin n’exporte un objet depuis Revit, il doit le tesseler (diviser le modèle en triangles). Mais le tessellateur intégré par défaut à Revit a un problème avec les objets fins et longs (garde-corps, cadres, etc.). Il génère trop de triangles. Si vous activez l’optimisation de la géométrie, alors, uniquement pour les catégories d’objets données, l’exportateur essaie de les tesseler différemment pour obtenir un lissage optimal avec un minimum de triangles, à la place du tesselateur intégré.
Cependant, il y a parfois un inconvénient : les coordonnées du mappage de texture sont parfois incorrectes. Il est préférable d’éviter cette option à moins que votre scène ne génère un fichier .DAE trop volumineux (après l’avoir réduit en utilisant des paramètres de lissage de surface/précision de lissage plus faibles).
5.1 : Pourquoi ne pouvez-vous pas voir le modèle après l’avoir importé et placé dans votre scène ?
Assurez-vous que votre modèle Revit est placé près du point de base ou du point d’arpentage, selon le type de point d’insertion que vous avez sélectionné dans les options d’exportation du plug-in (voir section 3.3 ci-dessus) avant de l’importer dans Lumion.
5.2 : Pourquoi ne peut-on pas assigner un matériau Lumion à des surfaces individuelles ?
Lumion combinera toujours les surfaces qui utilisent le même matériau dans Revit. Si vous souhaitez assigner un matériau Lumion à une surface spécifique, vous devez assigner un matériau unique à cette surface dans Revit avant d’importer le modèle.
Base de connaissances : Pourquoi ne puis-je pas sélectionner une partie du modèle importé ?
Si vous utilisez Revit LT, veuillez attribuer une couleur unique au matériau que vous ne souhaitez pas fusionner avant d’exporter le modèle.
Revit MEP. Veillez à affecter les matériaux par catégorie pour le système de tuyauterie. Si vous affectez un matériau au système, il n’y a qu’un seul matériau pour l’ensemble du système de tuyauterie et Lumion n’est pas en mesure de reconnaître les surfaces/structures de tuyauterie individuelles.
5.3 : Comment fonctionne le paramètre Optimisation de la géométrie dans les anciennes versions du plug-in ?
Avant que le plugin n’exporte un objet depuis Revit, il est nécessaire de le tesseller (diviser le modèle en triangles). Cependant, le tessellateur intégré par défaut dans Revit présente un problème avec les objets fins et longs (garde-corps, cadres, etc.). Il génère un nombre excessif de triangles. Si vous activez l’Optimisation de la Géométrie, alors seulement pour les catégories d’objets données, l’exportateur essaie de les tesseller différemment afin d’obtenir un lissage optimal avec un nombre minimal de triangles, au lieu d’utiliser le tessellateur intégré. Cependant, il arrive parfois qu’il y ait un inconvénient ; parfois, les coordonnées de la cartographie des textures sont incorrectes. Il est préférable d’éviter cette option à moins que votre scène ne génère un fichier .DAE trop volumineux (après l’avoir réduit en utilisant des paramètres de Lissage de Surface/Lissage de Précision inférieurs).
5.4 : Peut-on exporter un modèle familial (fichier .RFA) ?
Non, l’exportateur Lumion ne peut pas exporter un seul fichier .RFA (Famille) et génère une erreur (« Object reference not set to an instance of an object »). Il s’agit d’une contrainte technique.
Pour résoudre le problème, il faut s’assurer que le modèle .RFA est placé dans un fichier de projet .RVT.
5.5 : Que faire si vos matériaux Lumion disparaissent après avoir réimporté un modèle ?
Base de connaissances : Pourquoi vos matériaux Lumion sont-ils manquants après avoir réimporté votre modèle ?
5.6 : Comment remplacer les objets importés par des objets de la bibliothèque ?
Base de connaissances : Comment remplacer les objets importés par des objets de la bibliothèque ?
5.7 : Pourquoi certains matériaux sont-ils automatiquement convertis en eau et en verre dans Lumion ?
Les types de surfaces Revit suivants (dans l’onglet Apparence) sont automatiquement convertis en matériaux spéciaux de type verre ou eau dans Lumion lorsque vous utilisez LiveSync (ou les fichiers .DAE si vous utilisez Lumion 10 ou une version plus récente) pour exporter le modèle :
Glazing -> Glass dans Lumion
SolidGlass -> Verre dans Lumion
Mirror -> Verre dans Lumion
PrismTransparent -> Verre dans Lumion
Water -> Eau dans Lumion
La conversion automatique n’a lieu que lorsque vous lancez la fonction LiveSync (ou lors de l’importation d’un fichier .DAE si vous utilisez Lumion 10 ou une version plus récente).
5.8 : Comment mettre à jour un modèle dans LiveSync lorsque le nom du fichier ou l’emplacement du dossier du fichier Revit a changé ?
5.9 : Comment résoudre un message ‘Object reference is not set to an instance of an object’ ?
Veuillez suivre les instructions de la section 4 de l’article ci-dessous :
Note Technique : Comment installer les derniers logiciels système nécessaires au fonctionnement de Lumion ?
5.10 : Comment connecter LiveSync avec BIM360 pour plusieurs utilisateurs de Lumion ?
5.11 : Comment lier le même matériau pour plusieurs utilisateurs de Lumion ?
Note Technique : Comment lier le même matériau à plusieurs modèles Revit ?
5.12 : Comment s’assurer que la caméra est synchronisée entre Revit et Lumion ?
Assurez-vous que vous êtes dans une « Vue 3D » dans Revit et que le « Mode de projection » est réglé sur « Perspective ».
et que la synchronisation des caméras LiveSync a été activée :
ou est Activé dans les paramètres LiveSync -> Synchronisation de la caméra au démarrage.
5.13 : Pourquoi certains matériaux peuvent-ils parfois sembler « perdus » lorsque vous utilisez une « boîte de section » ?
Si une « Boite de section » supprime complètement une surface d’un modèle, le matériau n’existe plus non plus dans Lumion. L’état du modèle a changé pour refléter la vue de la « boîte de section ». Reportez-vous à cet article plus approfondi :
Note Technique : Pourquoi les matériaux disparaissent-ils parfois lors de l’utilisation de LiveSync et d’une boîte de section ?
