Matériau eau dans Lumion 2023 : quels sont les changements ?

Maximisez l’utilisation du matériau Eau dans Lumion 2023

Le comportement de l’eau a été modifié dans Lumion 2023 afin d’augmenter son réalisme ; la réfraction, la réflexion et la diffusion sous la surface ont été améliorées. Cela peut entraîner des différences dans l’apparence de l’eau dans les projets importés de versions antérieures de Lumion qui n’avaient pas toutes ces optimisations. Découvrez dans cet article les réglages nécessaires pour optimiser vos rendus et sublimer vos plans d’eau.

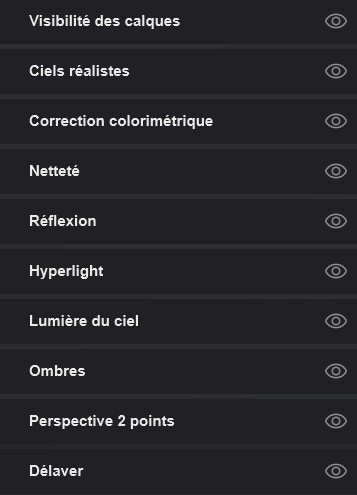

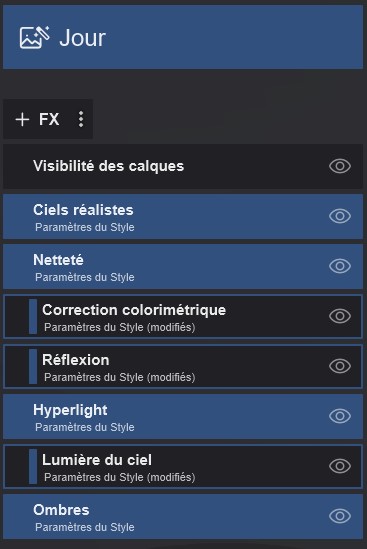

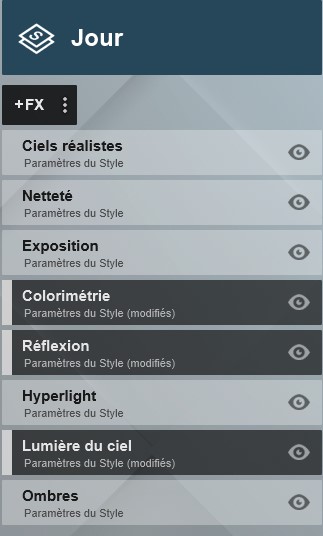

1.2. Liste d’effets – utilisez ceux conçus pour Lumion 2023 comme base pour vos effets

Si vous essayez d’utiliser votre ancienne liste d’effets, vous devrez passer beaucoup plus de temps à ajuster les paramètres.  Nous vous conseillons de les remplacer tous par la liste d’effets d’un projet d’exemple (sauvegarder dans un fichier LME) ou utiliser un style Lumion avec un éclairage et un environnement similaire.

Ceux-ci ont été révisés par l’équipe Lumion pour fonctionner dans Lumion 2023 pour la rastérisation et le ray tracing.  Ajoutez ensuite vos autres effets et ajustez uniquement ceux-là.

3.  Le matériau Eau dans Lumion 2023

Voici les principaux détails de ces changements :

• • Note Technique :  Lumion 2023.0

Extrait de la release note :



4.3.15 : Matériau eau

Le matériau de l’eau a été amélioré, en utilisant des calculs plus précis pour la réfraction, la réflexion et la diffusion sous la surface.

L’océan et le plan d’eau (tous deux en mode terrain) utilisent le même matériau et bénéficient également de cette amélioration.

Le chargement des projets de la version précédente auxquels l’un des types d’eau a été appliqué peut avoir un aspect différent ou incorrect à cause de ce changement.

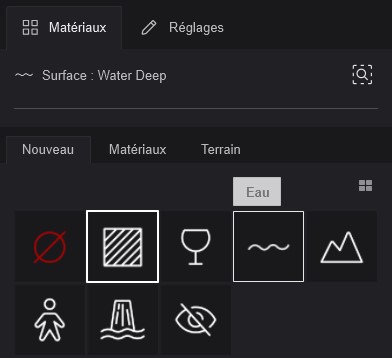

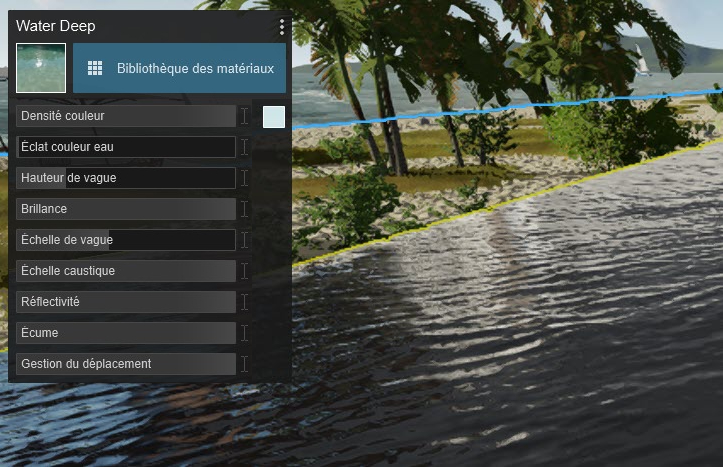

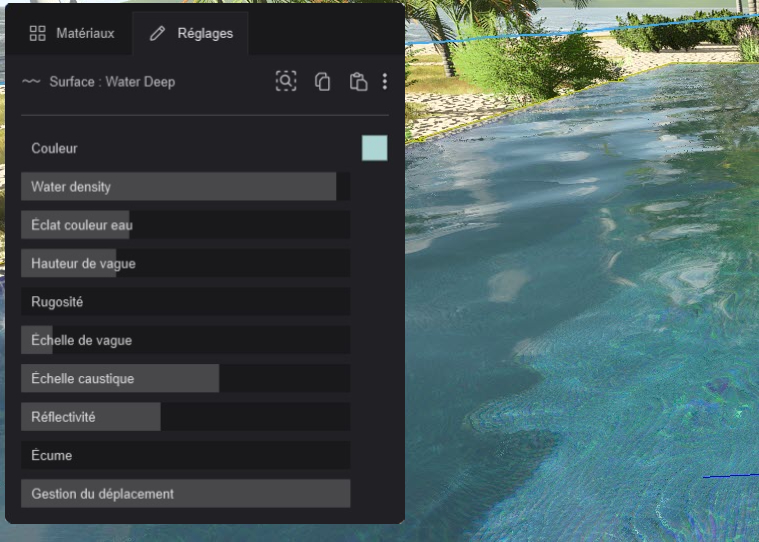

Les paramètres par défaut du matériau de l’eau sont ceux que l’on trouve en cliquant sur l’onglet Matériaux ->Nouvelle eau :

Ajustez ensuite les curseurs pour obtenir la couleur, la densité de la couleur et la couleur de l’eclat de l’eau là où vous le souhaitez.

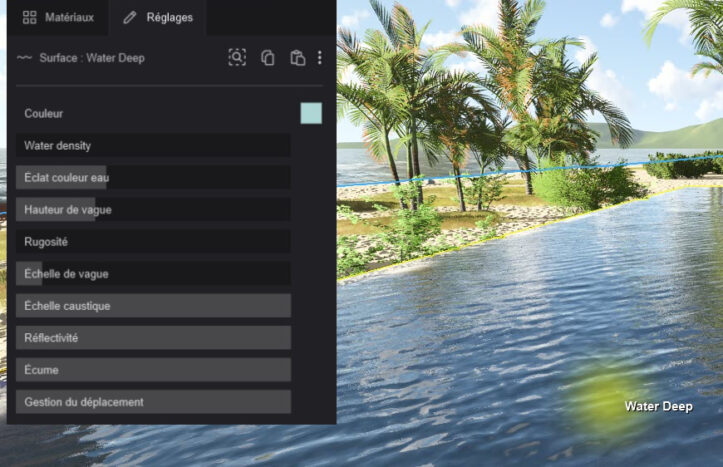

Vérifions et modifions quelques paramètres pour que tout fonctionne :

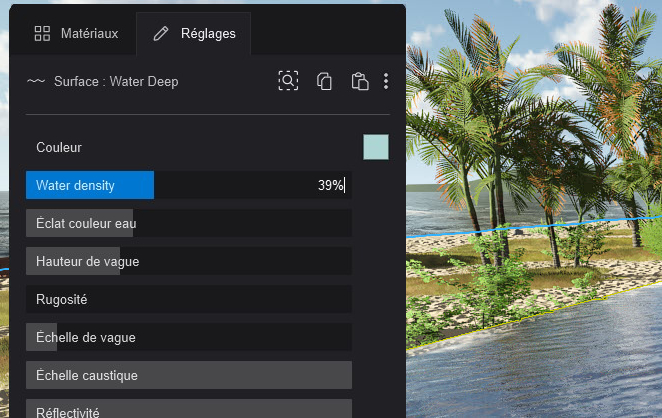

3.1 : Densité des couleurs

Les valeurs sont inversées.  Une valeur de 1 dans Lumion 12 est (approximativement) la même qu’une valeur de 0 dans Lumion 2023.

Vous pouvez le constater en comparant les curseurs du matériau Eau dans l’eau de la piscine de la scène d’exemple Beach House.

Note : ceci sera modifié dans une mise à jour de manière à ce que cela fonctionne de la même manière que les versions précédentes.

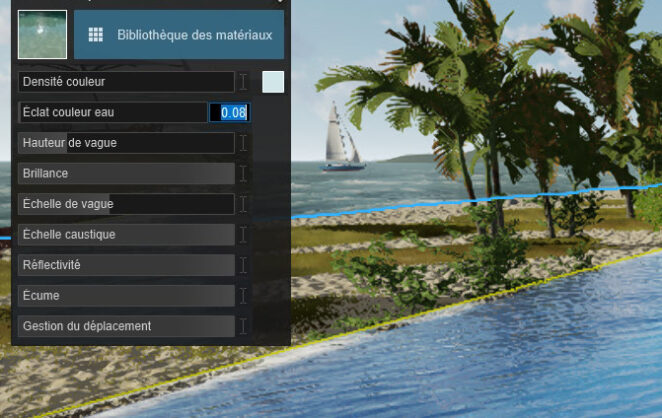

3.2 Eclat de la couleur de l’eau

Pour la couleur, vous devez :

Vérifier que la valeur de la couleur dans le curseur de couleur est la même que dans la version précédente.  Il se peut qu’elle doive être ajustée en raison des changements d’éclairage d’un projet et de la manière dont les curseurs de densité de couleur et de couleur de l’éclat de l’eau fonctionnent désormais.

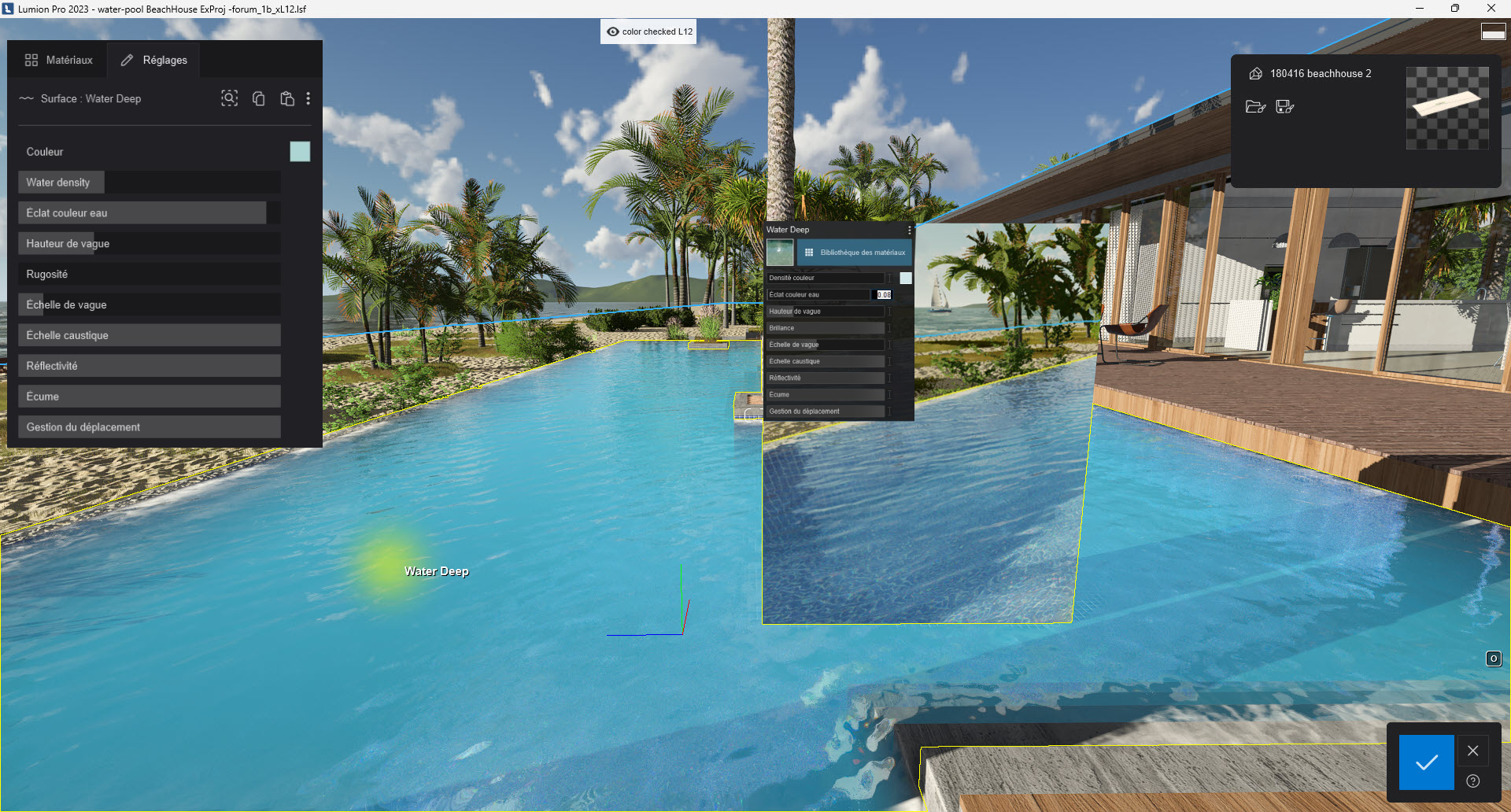

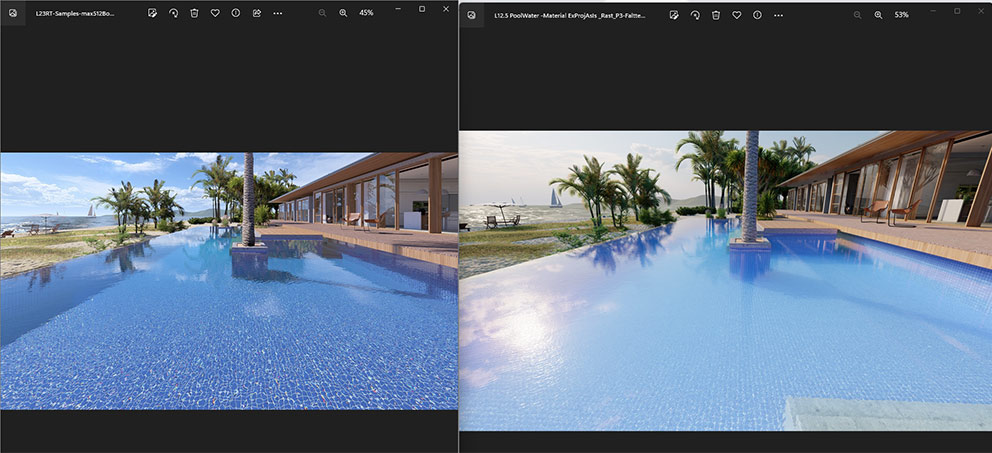

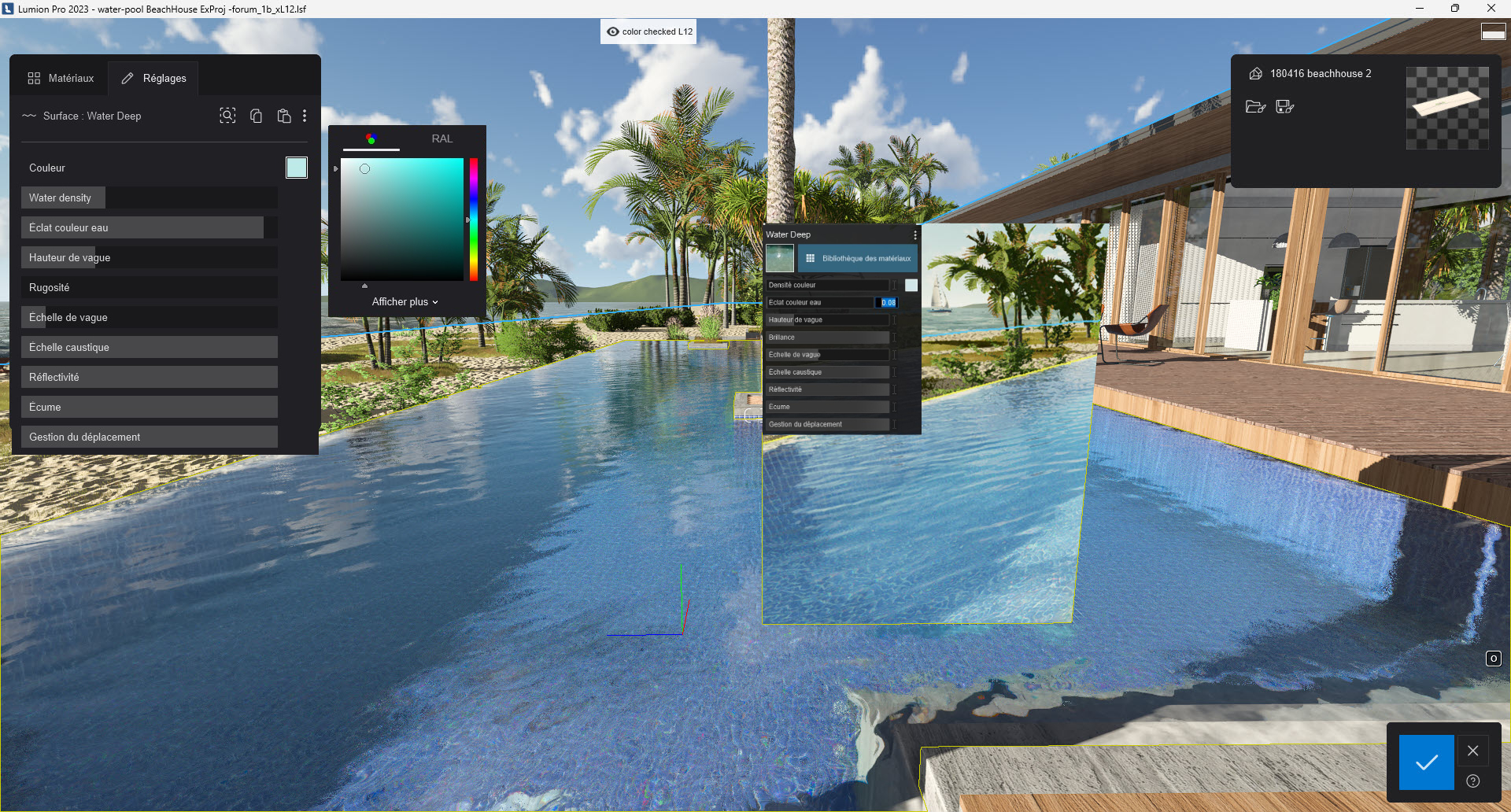

Vous pouvez essayer quelque chose comme ceci pour vous en approcher.  Une capture d’écran en mode projet de la version précédente placée sur un panneau dans Lumion 2023 :

En fin de compte, ce ne sera pas exactement le même résultat.  Les changements apportés à Lumion, en particulier dans le cas présent avec un éclairage plus réaliste, sont tels que le rendu de la rastérisation dans Lumion 2023 ( comme moyen de comparer les résultats avec une version antérieure) ne sera pas non plus exactement le même.  Le degré de similitude dépend d’un certain nombre de critères relatifs au projet.

Pour y arriver, notez que la couleur du carrelage de la piscine apparaît mieux dans Lumion 2023 et affecte donc les couleurs finales rendues :

4.2 :  Rendu dans Lumion 2023 – Rastérisation

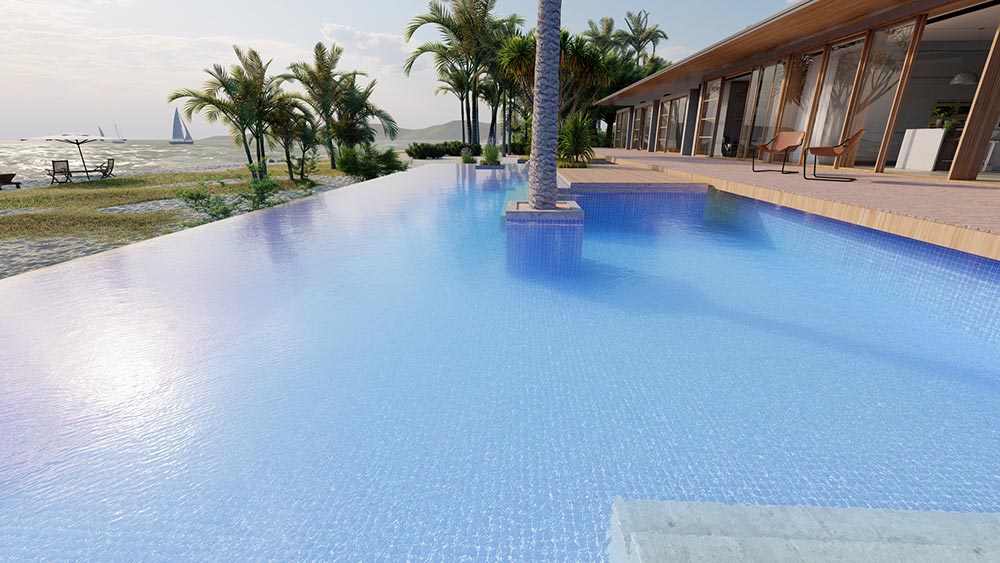

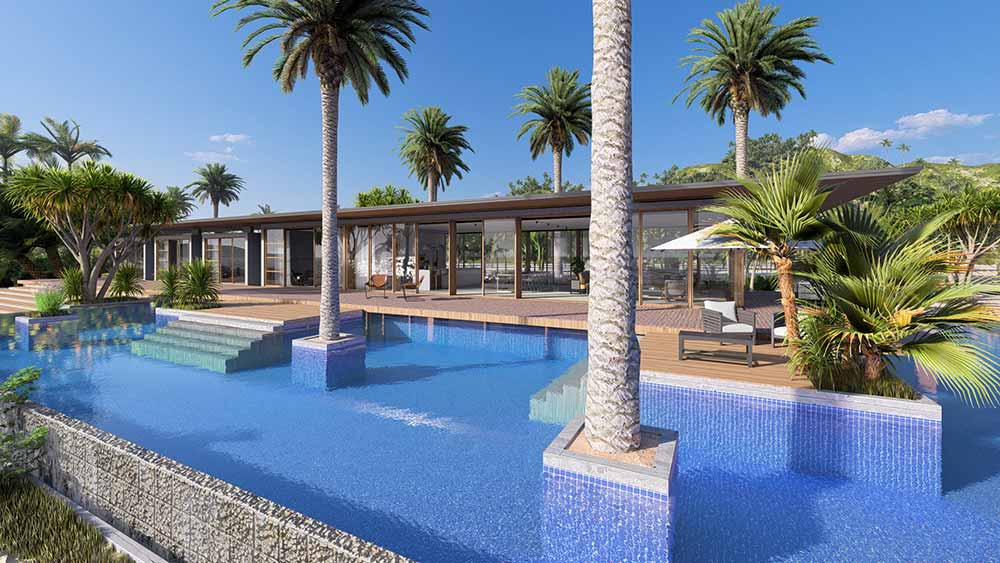

4.2.1 :  Photo 1

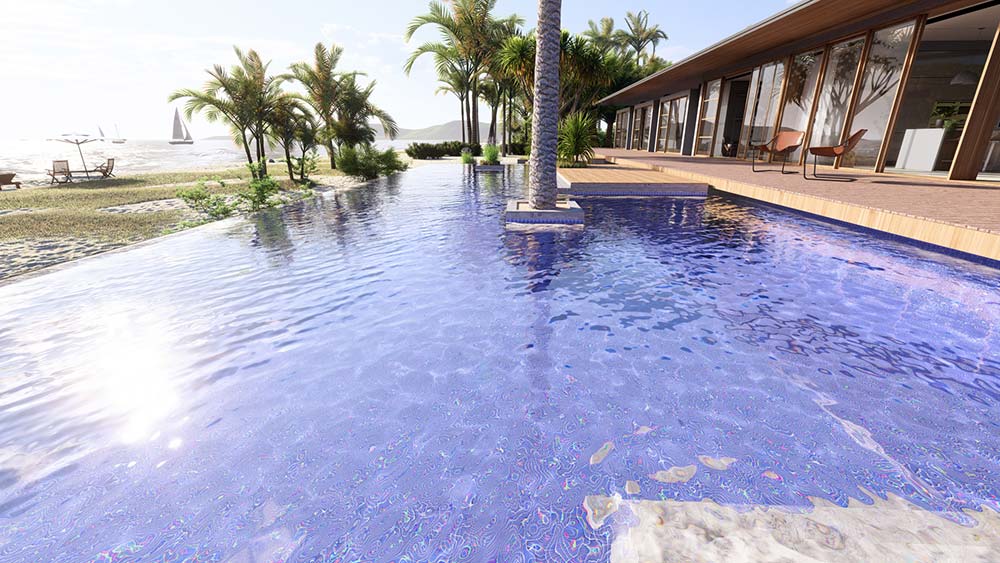

4.2.2 :  Photo 2

5. Les résultats obtenus jusqu’à présent

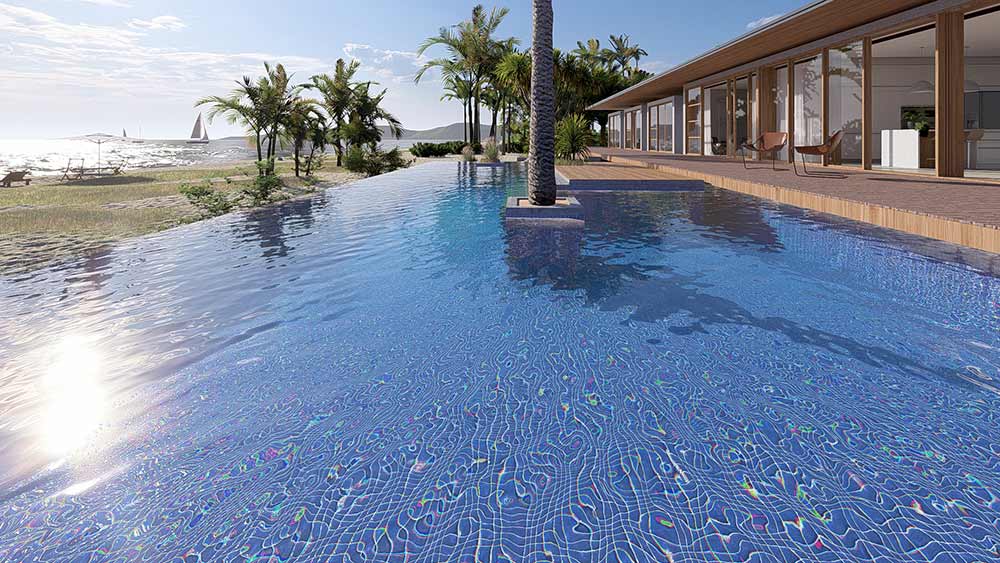

La photo 3 obtenue avec le Ray Tracing est très similaire à la rastérisation mais les réflexions et les ombres sont différentes si elles se trouvent au-dessus de l’eau.  Les reflets sont un peu plus nets en tramage.

Les bleus sont plus bleus.  Il serait peut-être possible de les atténuer un peu dans l’effet de correction des couleurs.  Mais nous obtenons également un éclairage et des couleurs plus précis.  Et les carreaux bleus de la piscine ressortent mieux,

L’eau du Lumion 12.5 est peut-être un peu plus transparente.

Mais vous pouvez voir les améliorations de la réfraction dans le rendu Ray tracing (bien que l’eau soit toujours rendue en utilisant le pipeline de rastérisation).

6. Quels sont les autres éléments qui doivent être ajustés ?

6.1 : Ciels réalistes – important à revoir

L’effet Ciels réalistes dans Lumion 2023 pour ce projet utilisait un ciel réel différent (Nuageux – Nuageux 4) que dans Lumion 12.5 (Clair – Clair 4).  Un petit changement, une fois réalisé, a donc été nécessaire pour obtenir le même ciel et le même éclairage solaire afin d’effectuer une meilleure comparaison.

7. Comparons les rendus

7.1 : Première comparaison

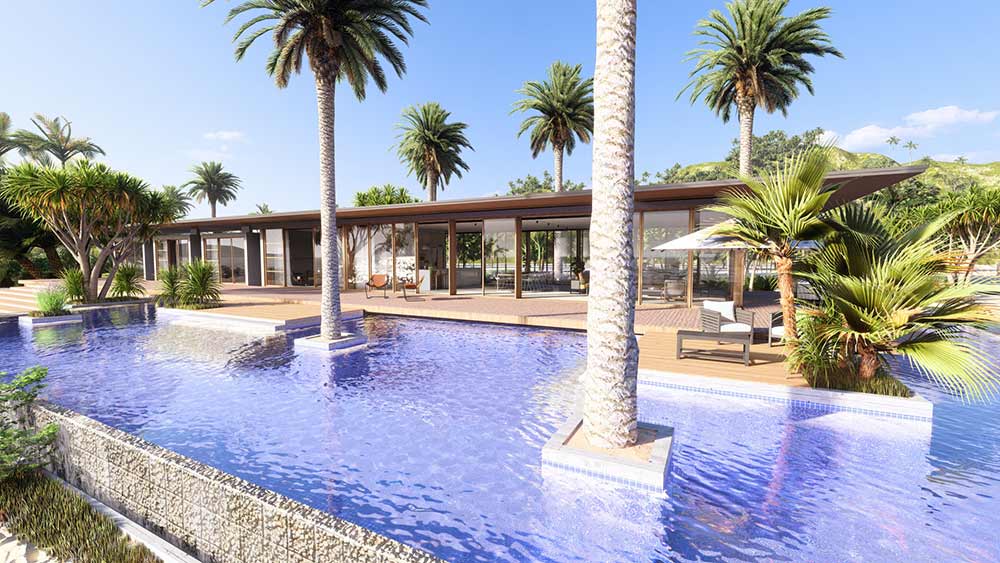

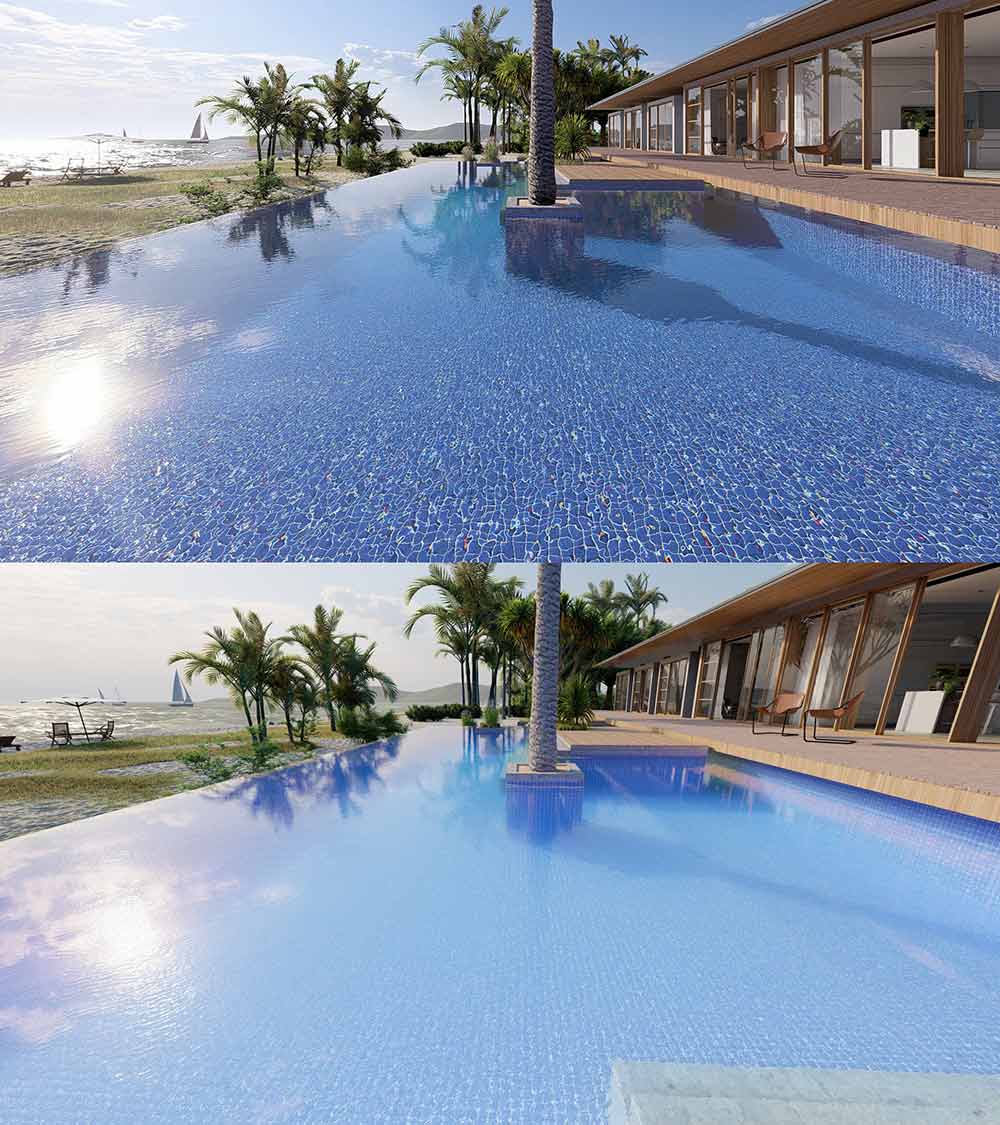

Rendu Ray Tracing en haut et rastérisé en bas :

7.2 : Seconde comparaison

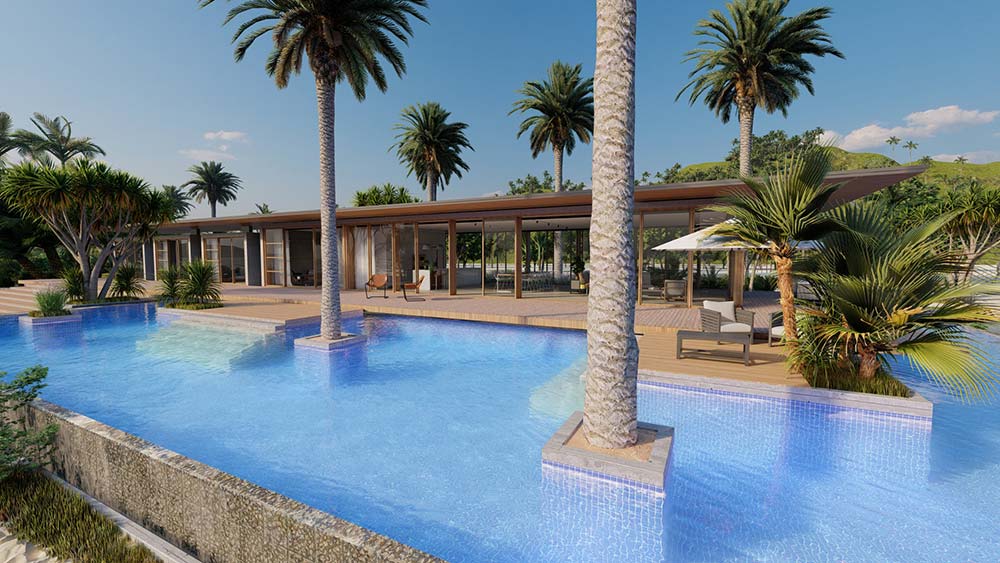

Rendu Ray Tracing en haut et rastérisé avec une réflexion planaire en bas :

Lumion ne couvre pas l’utilisation d’autres matériaux pré-fabriqués pour l’eau à partir de la bibliothèque de matériaux.
